Organizacija kablova u kancelariji počinje pre izrade radnih stolova. Potrebno je povezati mesto priključivanja u prostoru, otvore u ploči i način vođenja kablova ispod stola. Kada se ti detalji razrade zajedno, oprema može da se priključi, pomeri i zameni bez improvizovanog provlačenja preko prolaza.
Najkorisnije pitanje na početku glasi: kojim putem svaki kabl stiže od uređaja do priključka? Odgovor određuje gde su potrebni otvori, kanali, nosači i pristup za održavanje.
Popišite uređaje za jedno radno mesto
Krenite od stvarne opreme: laptop ili desktop računar, broj monitora, priključna stanica, punjači i eventualni mrežni priključak. Zabeležite šta stalno ostaje na stolu, a šta zaposleni svakodnevno donosi i odnosi.
Priključak za monitor koji se retko isključuje može biti ispod ploče. Mesto za punjenje laptopa treba da bude lako dostupno. Ako se radna mesta dele, proverite da li se uređaji različitih korisnika povezuju na isti način. Jedan vidljiv USB-C priključak nije sam po sebi potvrda da podržava potrebnu snagu punjenja, sliku i prenos podataka.
Ovaj spisak napravite za svaku vrstu radnog mesta. Tim sa istim stolovima može imati različitu opremu, pa vredi odvojiti zajedničku osnovu od dodataka koje koristi samo deo zaposlenih.
Povežite raspored stolova sa postojećim priključcima
Na osnovi prostora obeležite podne kutije, zidne utičnice i mrežne priključke. Zatim proverite gde se nalaze noge stolova, fiokari i prolazi. Poklopac podne kutije mora ostati dostupan i posle montaže nameštaja.
Ako raspored zahteva pomeranje ili dodavanje instalacija, to treba usaglasiti sa odgovornim izvođačem električnih i mrežnih instalacija. FORMAT u okviru nameštaja razrađuje položaj otvora, nosača i dogovorenih priključnih elemenata. Obuhvat instalacionih radova i povezivanja treba navesti zasebno u projektu i ponudi.
Za širu odluku o položaju radnih mesta pogledajte vodič za uređenje kancelarije i raspored funkcionalnih zona.
Otvor u ploči, kanal i vertikalni vod imaju različite uloge
Otvor sa rozetnom omogućava prolaz kablova kroz ploču. Pre bušenja treba proveriti veličinu konektora, broj kablova i položaj nosača monitora. Otvor koji odgovara samom kablu može biti premali za njegov priključak.
Kanal ili kadica ispod stola prihvata kablove i odgovarajuću priključnu opremu. Pri izboru proverite kapacitet, način pričvršćivanja, pristup i prostor koji ostaje za noge. Položaj kanala treba uskladiti sa poprečnim nosačima stola, fiokama i mehanizmima koji se kreću.
Vertikalni vod povezuje sto sa podom ili zidom. Člankovita „kičma“ je jedna od mogućnosti, ali njen izbor zavisi od konfiguracije. Primer odnosa ovih delova prikazuje proizvođač u opisu sistema Digitel Caddy: kadica, rozetna i vertikalni vod rešavaju različite delove iste putanje. To je primer sistema, a izbor konkretnog proizvoda usaglašava se za svaki projekat.

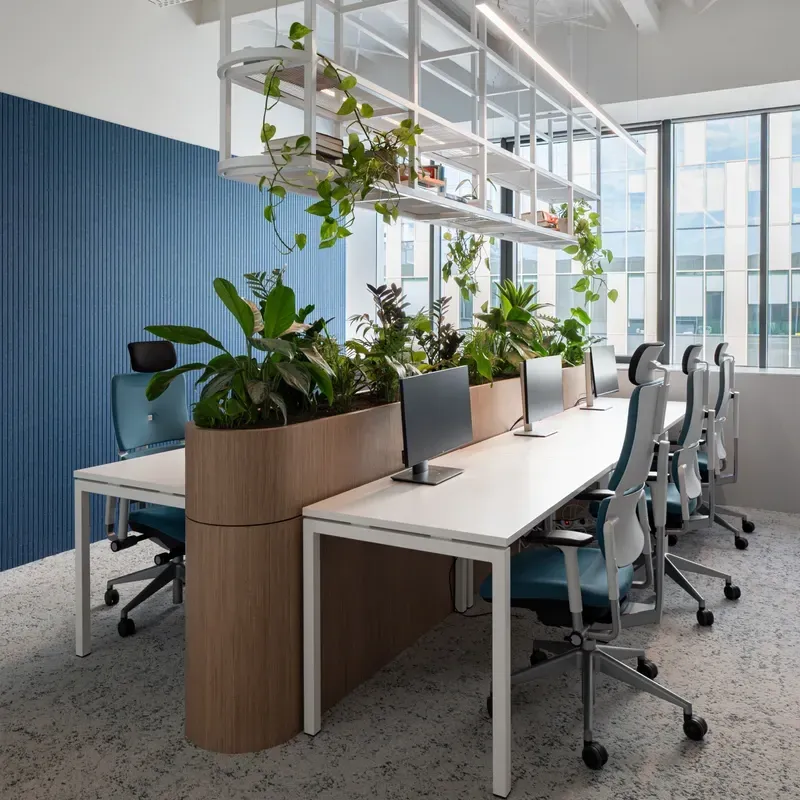

Radna mesta u FishingBooker kancelariji u Beogradu. FORMAT je realizovao nameštaj i enterijerske elemente. Fotografija prikazuje raspored; specifikacija priključaka utvrđuje se zasebno.
Kod podesivog stola proverite ceo hod
Kabl koji doseže utičnicu dok je sto spušten može postati prekratak kada se ploča podigne. Potrebno je proveriti i spuštanje: višak kabla ne sme da se uhvati za fiokar, stolicu ili konstrukciju.
Pri montaži pratite uputstva proizvođača konkretnog postolja i opreme. Na primer, LINAK uputstvo za DL5 IC, DL6 IC, DL15 IC i DL16 IC navodi da motorni kablovi uz stubove treba da budu pričvršćeni bez zatezanja. Detalji iz jednog uputstva ne prenose se automatski na druga postolja.
Probu obavite sa stvarnom opremom i svim povezanim kablovima. Za izbor dimenzija, stabilnosti i mehanizma pogledajte zaseban tekst o podesivim radnim stolovima.
Ostavite pristup za zamenu opreme
Pre zatvaranja panela proverite da li se priključna stanica može izvaditi i da li se do utičnica dolazi bez rastavljanja celog radnog mesta. Adapterima i uređajima obezbedite uslove postavljanja i ventilacije koje navodi njihov proizvođač.
Označavanje kablova prema uređaju i radnom mestu olakšava kasniji rad IT tima. Vezivanje treba da omogućava promenu opreme i da ne pritiska kablove više nego što je dozvoljeno za konkretnu vrstu. Nemojte pretpostaviti da svaki kabl može da se savije pod istim uglom.

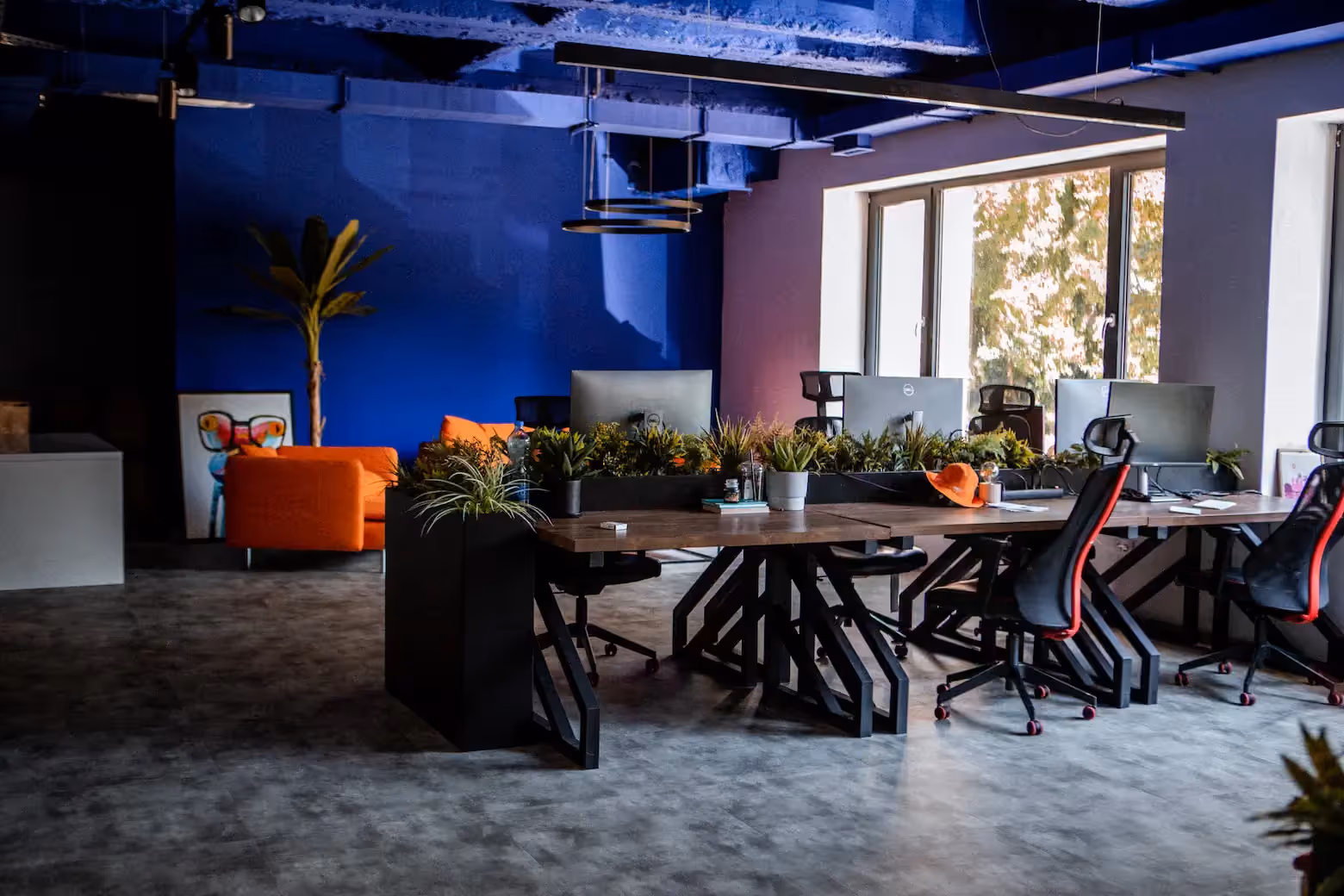

U Flow Ninja kancelariji u Nišu, prikazanoj na naslovnoj fotografiji, radni stolovi deo su FORMAT realizacije opremanja. Takav raspored sa više monitora dobra je polazna tačka za razgovor o opremi; fotografija ne prikazuje kompletan put kablova ispod ploča.
Primer: dva naspramna radna mesta
Zamislite dva stola sa po dva monitora i laptopom, a podnu kutiju uz jedan kraj sklopa. Prvo treba odrediti kojim putem priključci stižu do oba mesta. Zatim se proverava da li kanali mogu da prihvate izabranu opremu i kako se svakom priključku pristupa.
Ako se ploče nezavisno podižu, kablovska veza između njih ne sme da ograničava kretanje. Rešenje zato treba nacrtati i proveriti za obe krajnje visine. Ovo je primer za planiranje, a ne opis tehničkog rešenja sa prikazanih fotografija.
Šta dogovoriti pre izrade
- Spisak uređaja i potrebnih priključaka za svaku vrstu radnog mesta.
- Položaj i dimenzije otvora u ploči prema izabranoj opremi.
- Kanale, nosače i vertikalne vodove sa načinom montaže.
- Pristup podnim kutijama, utičnicama i opremi za zamenu.
- Ko nabavlja, ko ugrađuje i ko povezuje svaki deo sistema.
- Završnu proveru sa stvarnom opremom, uključujući hod podesivih stolova.
Za poređenje obuhvata korisna je i kontrolna lista ponuda za opremanje kancelarije. Ako planirate nova radna mesta ili dopunu postojećih, pogledajte FORMAT nameštaj za kancelarije i javite nam se sa kratkim opisom potreba. Detalje razrađujemo kroz razgovor.
